Opis
Typ A (18 mm)M12, przyłącze od góry
24 V AC/DC ±25%
dla wyłącznika ciśnieniowego
Dioda LED (żółta)
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

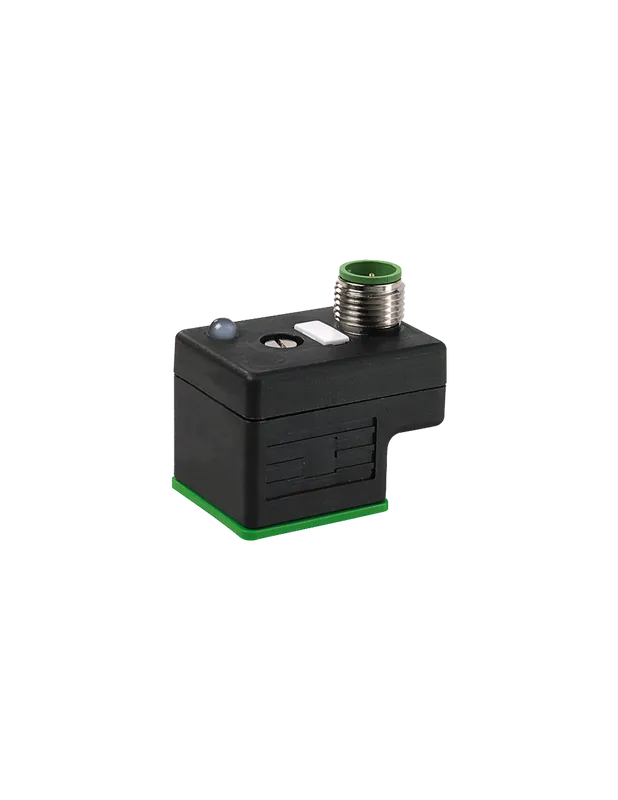

Adapter zaworowy MSUD typ A 18 mm – M12 7000-41341-0000000niezawodne połączenie dla automatyki
Adapter zaworowy MSUD typ A 18 mm z wyjściem M12 (4-piny) to wysokiej klasy komponent przeznaczony do niezawodnej pracy w instalacjach przemysłowych, szczególnie tam, gdzie wymagane są precyzyjne połączenia zaworów elektromagnetycznych, czujników oraz wyłączników ciśnieniowych. Solidna konstrukcja, odporność chemiczna i łatwość montażu czynią ten adapter praktycznym rozwiązaniem dla nowoczesnych systemów automatyki przemysłowej.
Przeznaczenie i typowe zastosowania adaptera zaworowego MSUD typ A 18 mm
Adapter zaworowy z rozstawem 18 mm został zaprojektowany z myślą o zastosowaniu w:
- instalacjach pneumatycznych i hydraulicznych,
- systemach sterowania zaworami elektromagnetycznymi,
- układach automatyki i robotyki,
- systemach monitorowania oraz diagnostyki stanów pracy,
- rozwiązaniach wymagających szybkiego podłączenia i odłączenia zaworów oraz czujników.
Adapter jest kompatybilny z typowymi wyłącznikami ciśnieniowymi, umożliwiając precyzyjną diagnostykę dzięki zintegrowanej diodzie LED sygnalizującej stan pracy.
Zalety konstrukcyjne i cechy użytkowe adaptera MSUD typ AM12
- Obudowa z tworzywa sztucznego o wysokiej odporności na działanie olejów oraz wielu agresywnych substancji chemicznych.
- Wyprowadzenie złącza od góry (M12), co ułatwia montaż nawet w ograniczonej przestrzeni oraz umożliwia wygodne prowadzenie przewodów.
- Dioda LED (żółta) do natychmiastowej sygnalizacji stanu pracy.
- Ochrona na poziomie IP67zapewnia odporność na pył i wodę, co pozwala na stosowanie adaptera nawet w trudnych warunkach przemysłowych.
- Napięcie zasilania 24 V AC/DC z szerokim zakresem tolerancji, maksymalny prąd 4 A.
- Małe wymiary (36 x 38 x 27 mm) pozwalają na bezproblemową integrację z innymi elementami automatyki.
Połączenie 4-pinowe umożliwia szybkie i stabilne połączenie z przewodem M12, minimalizując ryzyko błędów podłączeniowych oraz szkodliwych przeciążeń mechanicznych.
Bezpieczeństwo i funkcjonalnośćadapter zaworowy typ A 18 mm
Adapter wyposażony jest w dodatkowe funkcje bezpieczeństwa, m.in. możliwość stosowania w rozbudowanych systemach monitorowania stanów zaworów oraz czujników, zapewniając jednocześnie łatwy i niezawodny montaż z gwintem M3 oraz niewielkim momentem dokręcania. Klasa ochrony IP67 gwarantuje wysoki poziom zabezpieczenia przed czynnikami zewnętrznymi.
Możliwości integracji i kompatybilność
Produkt ten znakomicie sprawdzi się jako element wymienny lub rozszerzający w istniejących układach automatykizarówno w nowych instalacjach, jak i podczas modernizacji starszych systemów. Może być również stosowany w wymagających środowiskach przemysłowych, dzięki możliwości pracy w szerokim zakresie temperatur: od -25°C do 90°C.
Podsumowanieadapter zaworowy MSUD typ A 18 mm do automatyki przemysłowej
Adapter zaworowy MSUD typ A 18 mmM12 7000-41341-0000000 to pewne i efektywne rozwiązanie do zastosowań w przemysłowych systemach sterowania, umożliwiające łatwą integrację, podniesienie niezawodności i bezpieczeństwa aplikacji, szczególnie w środowiskach wymagających częstej diagnostyki oraz szybkiego montażu i demontażu komponentów.
