Opis
24 V DC
Dioda/Dioda Z
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 TH 3/4/8; 3 TF 30…45; 3 TB 40…3 TB 44 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 30 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 11 mm |
| Szerokość | 27 mm |
| Głębokość | 24 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

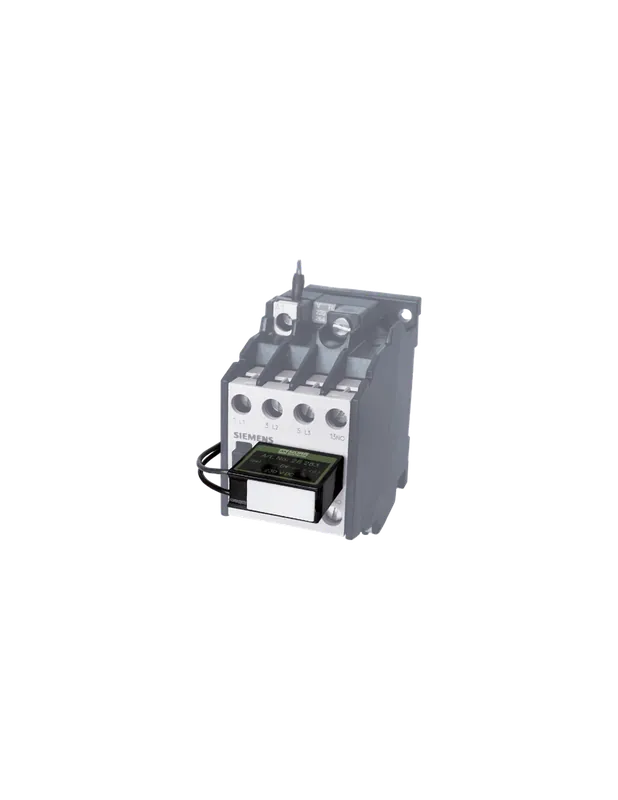

Tłumik do stycznika Siemens 26051skuteczna ochrona i bezpieczeństwo instalacji 24 V DC
Tłumik do stycznika Siemens 26051 to niezawodne rozwiązanie dedykowane do układów automatyki wymagających skutecznego tłumienia przepięć w obwodach prądu stałego o napięciu 24 V DC. Znajduje szerokie zastosowanie w instalacjach przemysłowych, układach sterowania oraz systemach automatyki, gdzie ochrona elementów elektronicznych przed negatywnym wpływem przepięć i zakłóceń jest kluczowa dla bezawaryjnej pracy urządzeń.
Budowa i zasada działaniadioda i dioda Zenera
Tłumik wyposażony jest w układ dioda/dioda Zenera, co pozwala na skuteczną absorpcję przepięć pojawiających się podczas wyłączania cewki stycznika elektromagnetycznego. Dzięki zastosowaniu tego rozwiązania energia nagromadzona w cewce jest bezpiecznie rozpraszana, a pozostałe elementy obwodu są chronione przed uszkodzeniem.
- Element tłumiący: kombinacja diody i diody Zenera
- Zakres napięcia wejściowego: 1230 V DC
- Współczynnik tłumienia: 1,5× UN
- Odporność na ogień: obudowa wykonana z trudnopalnego tworzywa klasy UL94 V-0
Kompatybilność tłumika do stycznika Siemens 26051
Tłumik jest kompatybilny z wybranymi modelami styczników Siemens, m.in.:
- 3 TH 3/4/8
- 3 TF 30…45
- 3 TB 40…44
Gwarantuje to łatwą integrację z istniejącym systemem i pewność prawidłowego działania w wymagających warunkach przemysłowych.
Łatwość instalacji i trwałość tłumika Siemens 26051
Montaż tłumika odbywa się za pomocą samozabezpieczającej widełkowej końcówki kablowej, co zapewnia szybkie i bezpieczne podłączenie do instalacji. Solidna i kompaktowa obudowa (wymiary: 27 × 24 × 11 mm) ułatwia montaż nawet w ograniczonej przestrzeni szafy sterowniczej. Przewody o długości 165 mm umożliwiają elastyczne prowadzenie połączeń.
Zastosowania tłumików do styczników 24 V DC
Tłumik do stycznika Siemens 26051 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne tłumienie przepięć, w szczególności w:
- sterowaniu silnikami i siłownikami
- systemach automatyki przemysłowej
- systemach zabezpieczeń i monitoringu
- panelach sterowniczych oraz rozdzielnicach elektrycznych
Stosowanie tłumików pozwala istotnie wydłużyć żywotność zarówno samych styczników, jak i innych elementów elektronicznych w układzie.
Wytrzymałość i niezawodność w trudnych warunkach
Tłumik charakteryzuje się wysoką odpornością na niekorzystne warunki otoczeniazakres temperatury pracy od 20°C do +70°C umożliwia stosowanie go w szerokim zakresie aplikacji przemysłowych. Trudnopalne materiały podnoszą poziom bezpieczeństwa instalacji.
Stosowanie tłumików do styczników to efektywny sposób na ochronę układów sterowania oraz zwiększenie trwałości systemów automatyki.
